Сборка инвертированного микроскопа Leica DMi8C
05 сентября, 15:45

В данной статье Вы получите базовые сведения по сборке инвертированного микроскопа на примере Микроскопа Leica DMi8C (Германия).

 Перед началом сборки убедитесь в целостности и сохранности упаковки (Рисунок 1). Микроскоп является высокоточным прибором. Обращайтесь с ним осторожно и не подвергайте его резким и сильным ударам. Осторожно достаньте компоненты микроскопа из коробки.

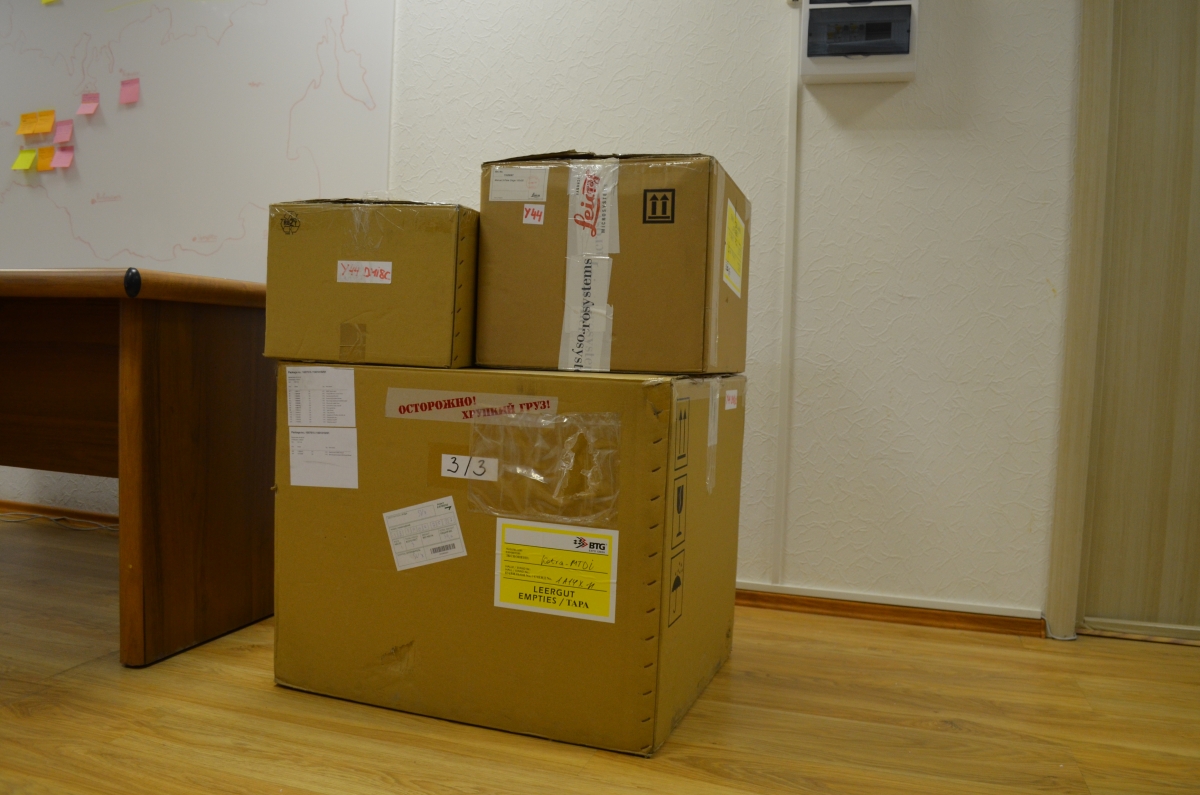

Микроскоп Leica DMI8, упакованный в коробки

Рисунок 1. Микроскоп Leica DMi8C, упакованный в коробки.

  Как правило, все компоненты микроскопа можно собрать, используя один шестигранник на 3мм (Рисунок 2).

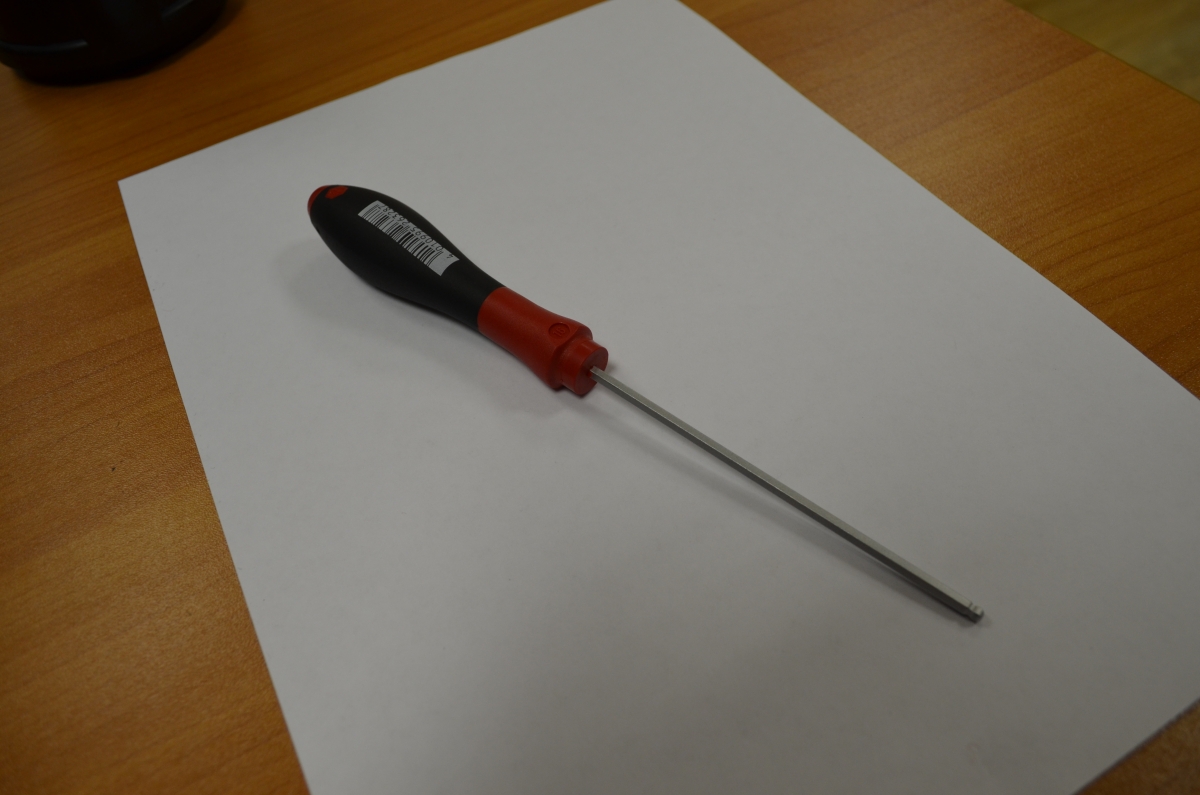

Отвертка шестигранная 3.0х100

Рисунок 2. Отвертка шестигранная 3.0х100.

Начнём процесс сборки микроскопа с оптической части – объективов. Револьвер с центрируемыми гнездами (Рисунок 3), расположенный на корпусе микроскопа, обеспечивает установку в рабочее положение пяти планахроматических объективов с увеличением от 0.75х до 150х.

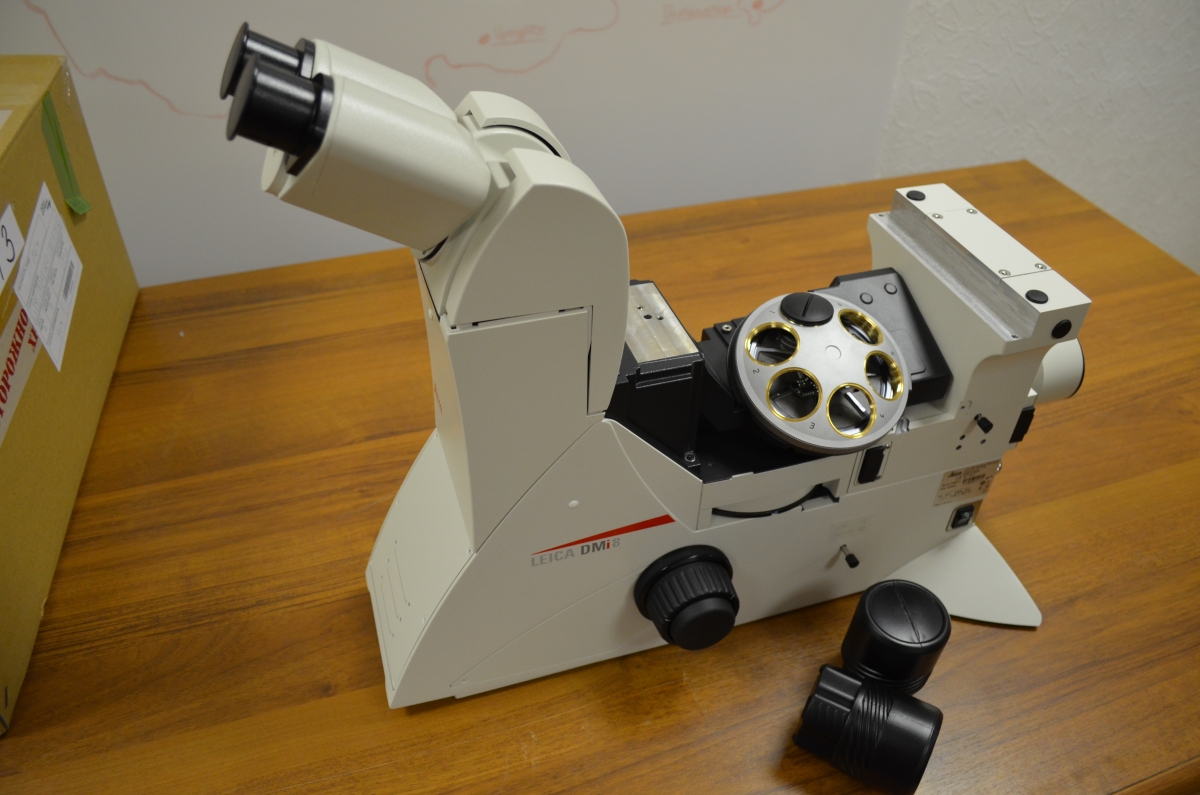

Револьверная головка микроскопа на 5 объективов

Рисунок 3. Револьвер микроскопа на 5 объективов.

На корпусе каждого объектива в соответствии с увеличением нанесено цветное кольцо, числовая апертура, величина компенсации на толщину покровного стекла и другие оптические характеристики (Рисунок 4).

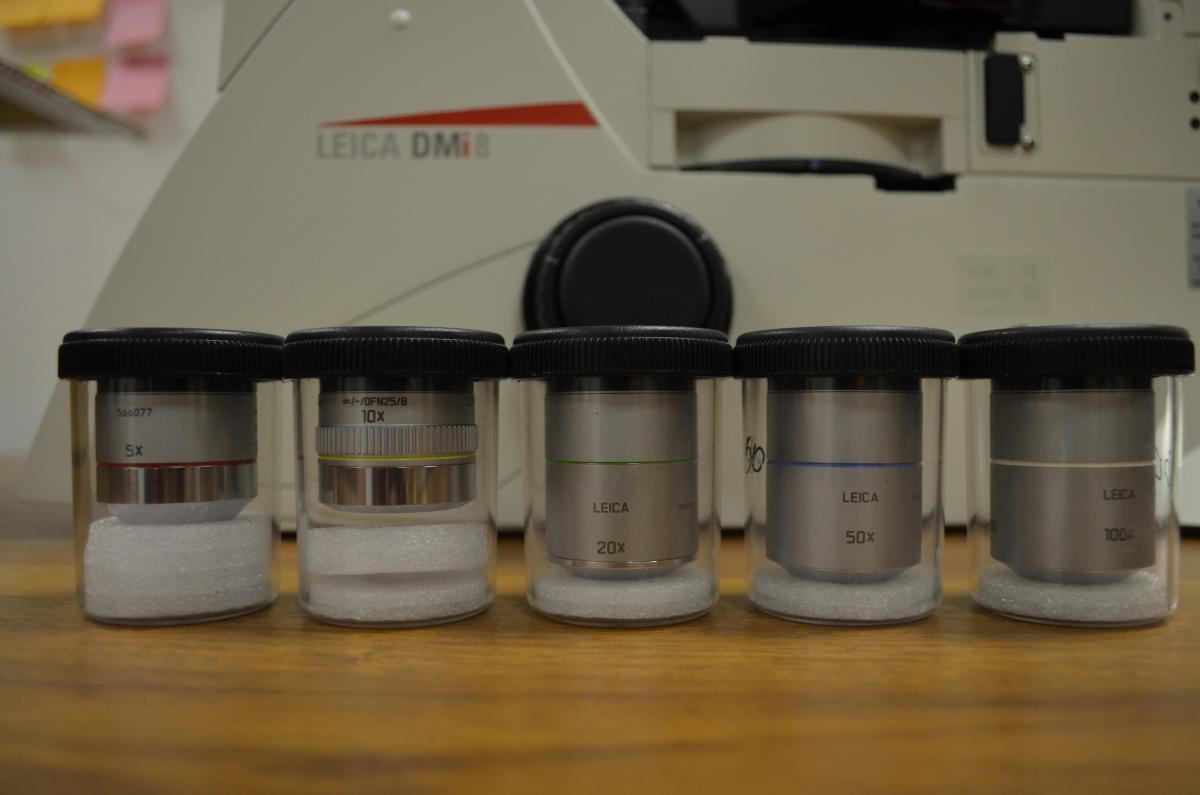

Планахроматические объективы с техническими характеристиками

Рисунок 4. Планахроматические объективы с техническими характеристиками.

Аккуратно вверните объективы в револьвер в порядке возрастания увеличения по часовой стрелке (Рисунок 5).

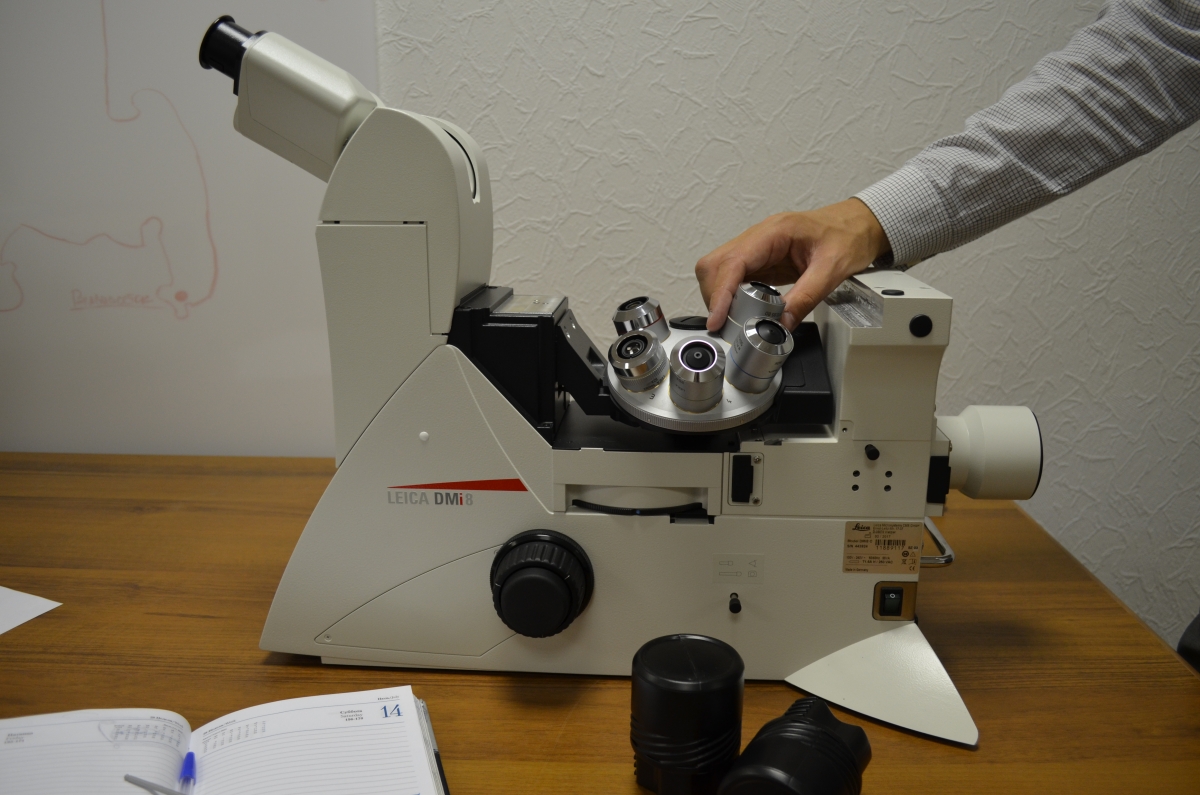

Ввод объективов в револьверную головку

Рисунок 5. Ввод объективов в револьвер

Для наибольшего увеличения изображения образца устанавливаем широкопольные окуляры с увеличением 10 и линейным полем зрения 22 мм (Рисунок 6). Наденьте окуляр. Затяните поворотное кольцо.

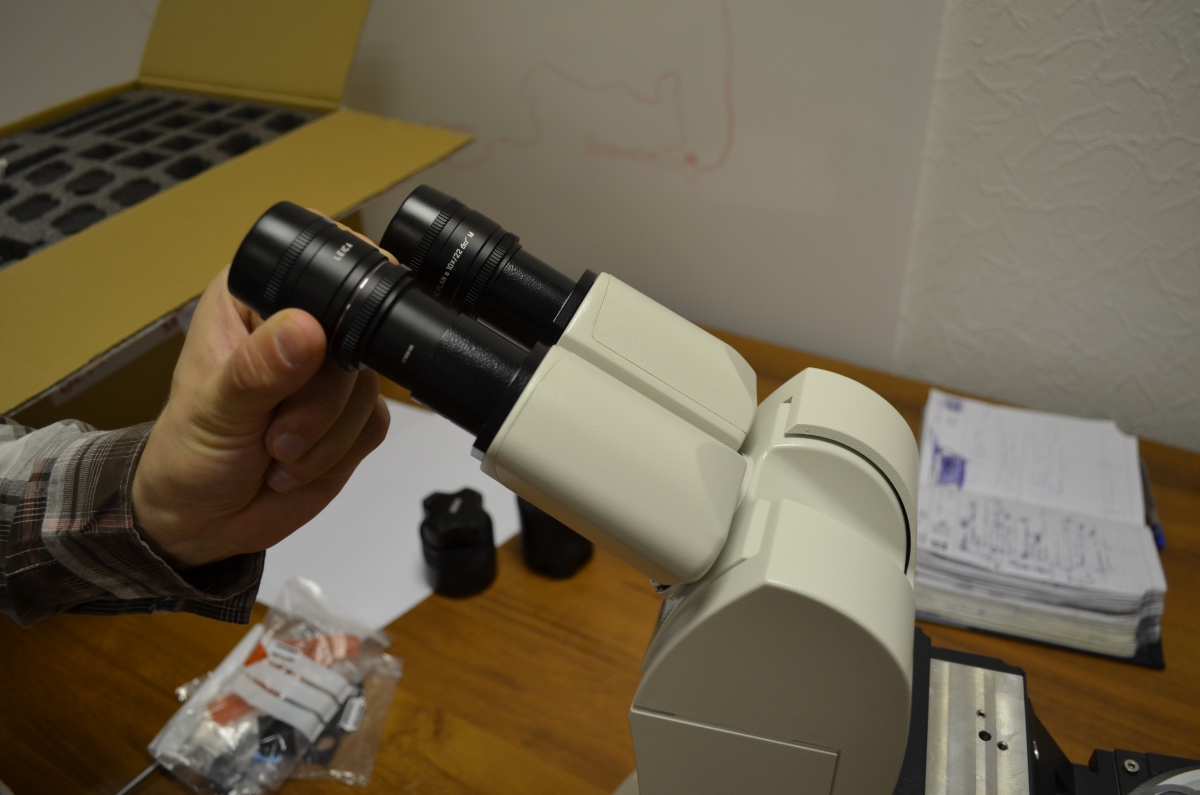

Широкопольные окуляры Leica HC Plan s 10x/22

Рисунок 6. Широкопольные окуляры Leica HC Plan s 10x/22

Микроскоп Leica DMI8 так же оснащен комплектом для поляризации, предназначенным для качественного и количественного исследования оптических характеристик объектов. Поляризационные фильтры устанавливаются в предназначенные для них отверстия под револьвером (Рисунок 7).

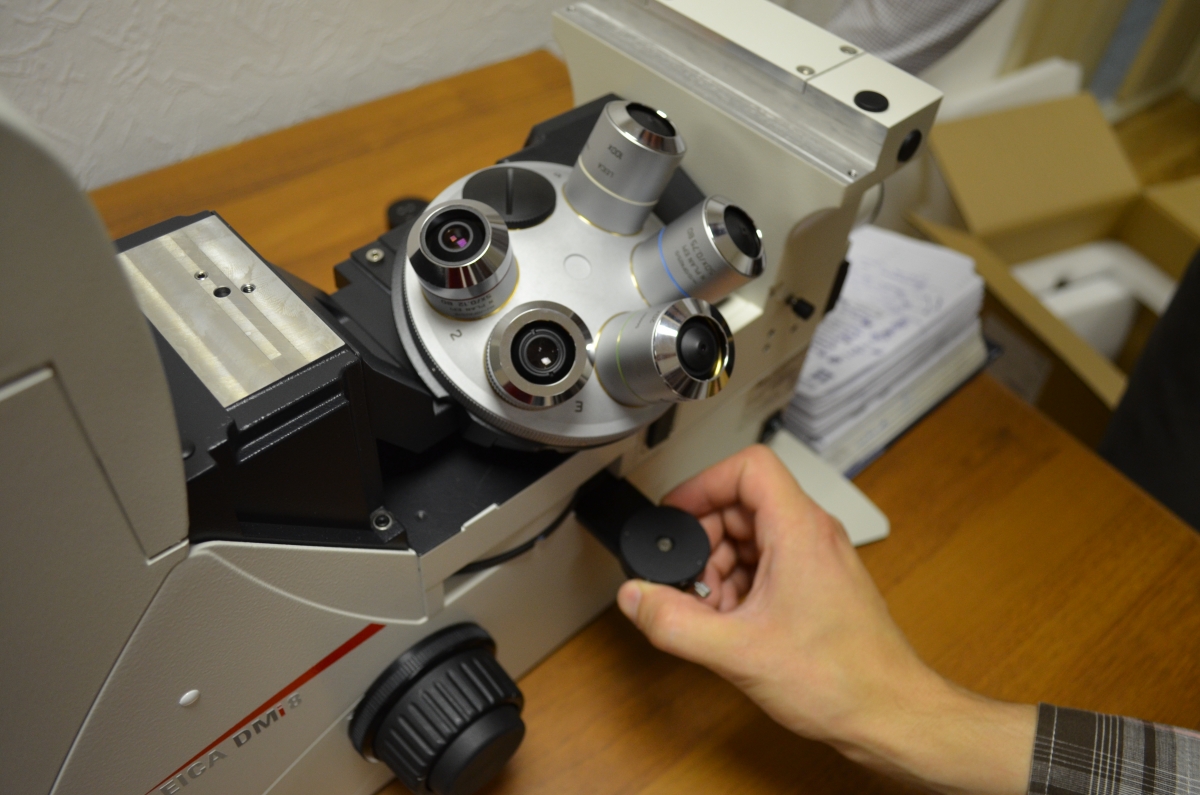

Установка поляризационных фильтров

Рисунок 7. Установка поляризационных фильтров

Предметный механический столик, на который устанавливается изучаемый объект, закрепляем на верхней части микроскопа, над объективами (Рисунок 8, 9). Благодаря сложной конструкции, в которой две составные части столика перемещаются и регулируются, положение изучаемого препарата можно корректировать и поворачивать на некий угол.

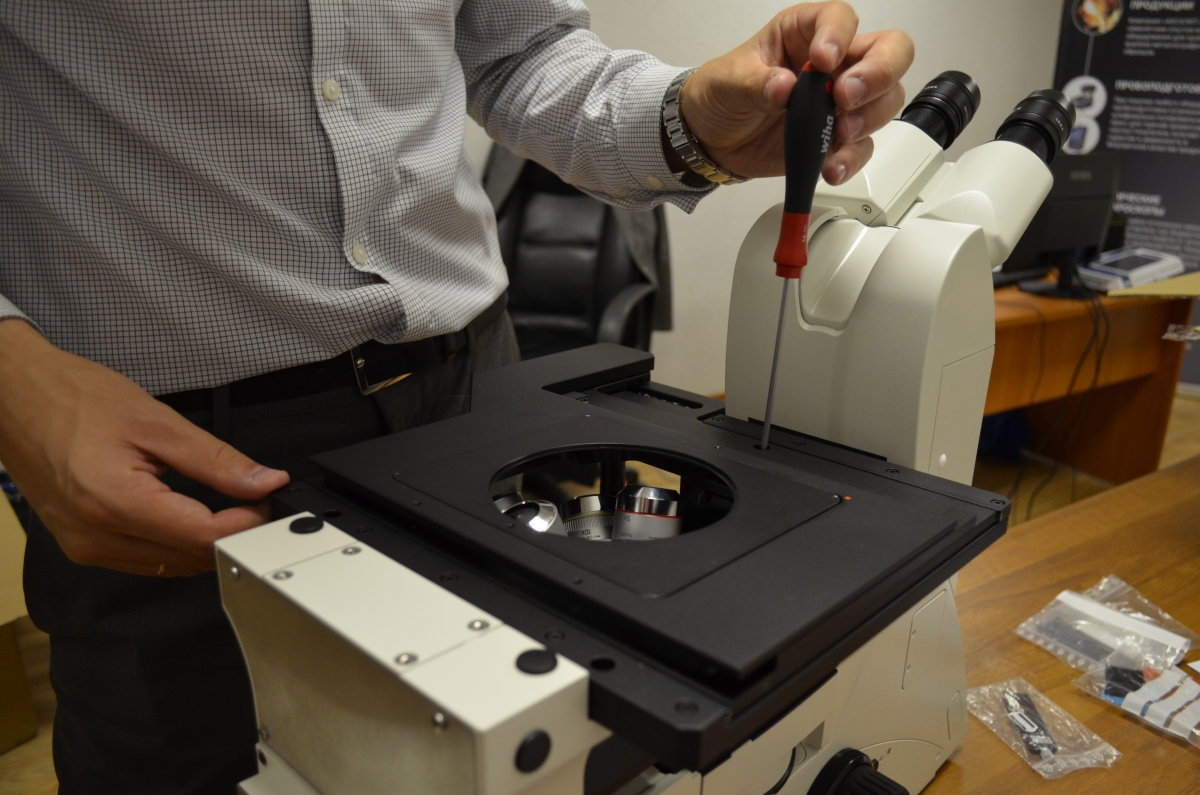

Установка подвижного предметного столика

Рисунок 8. Установка подвижного предметного столика

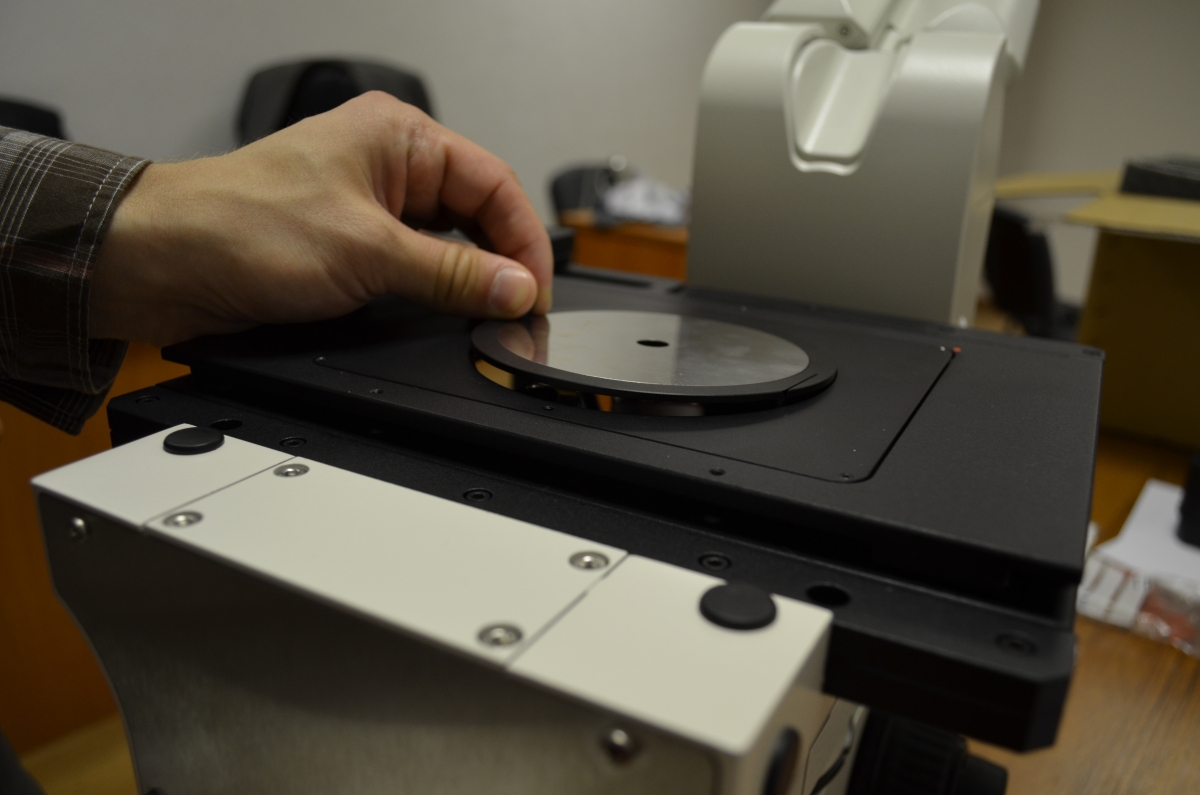

Вставка в предметный столик d=10мм

Рисунок 9. Вставка в предметный столик d=10мм

Одна из главных составляющих любого микроскопа – осветительная часть. Она предназначена для создания светового потока, который позволяет равномерно осветить объект без купола освещенности. Тем самым, создавая качественную картинку изображения, что так необходимо в работе с микроскопами. Ламповый домик крепится к штативу микроскопа при помощи одного винта, расположенного между осветителем и штативом (Рисунок 10).

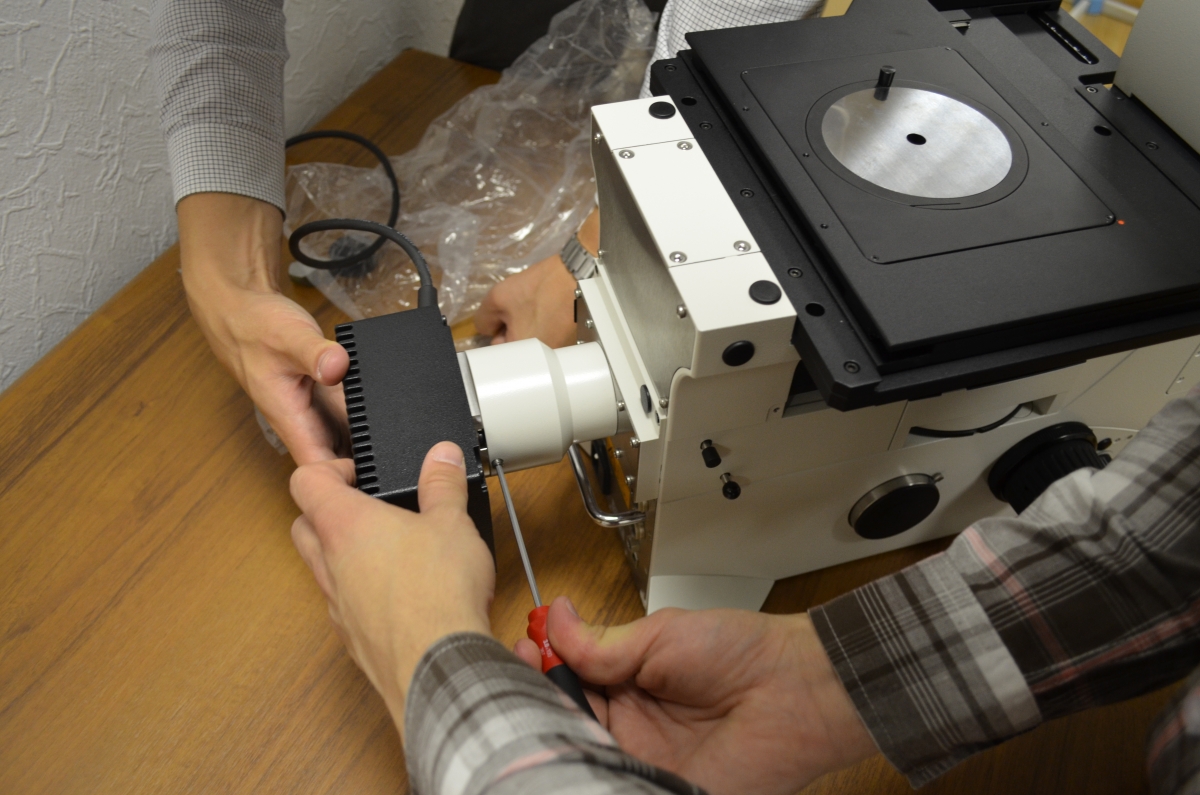

Установка лампового домика к штативу микроскопа

Рисунок 10. Установка лампового домика к штативу микроскопа

Наш микроскоп практически готов к использованию. Осталось прикрепить камеру и подключить к сети (Рисунок 11, 12).

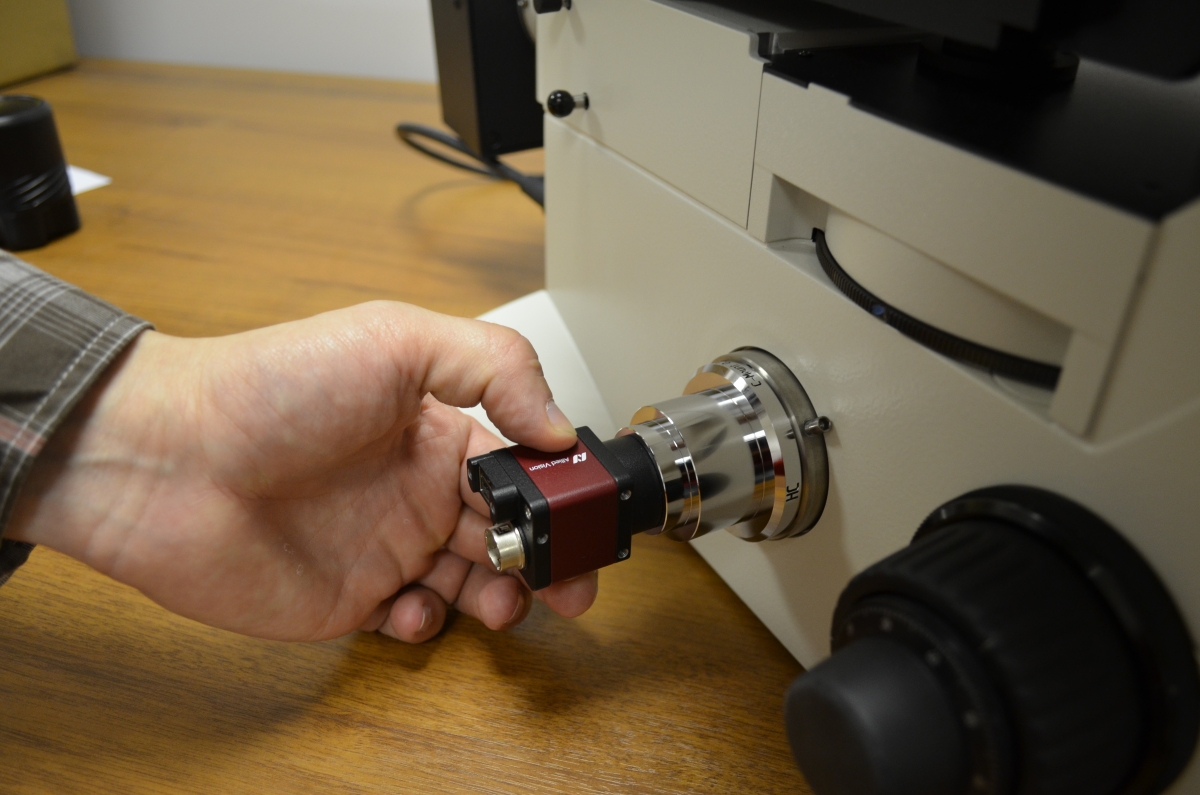

Установка цифровой камеры для микроскопа

Рисунок 11. Установка цифровой камеры для микроскопа.

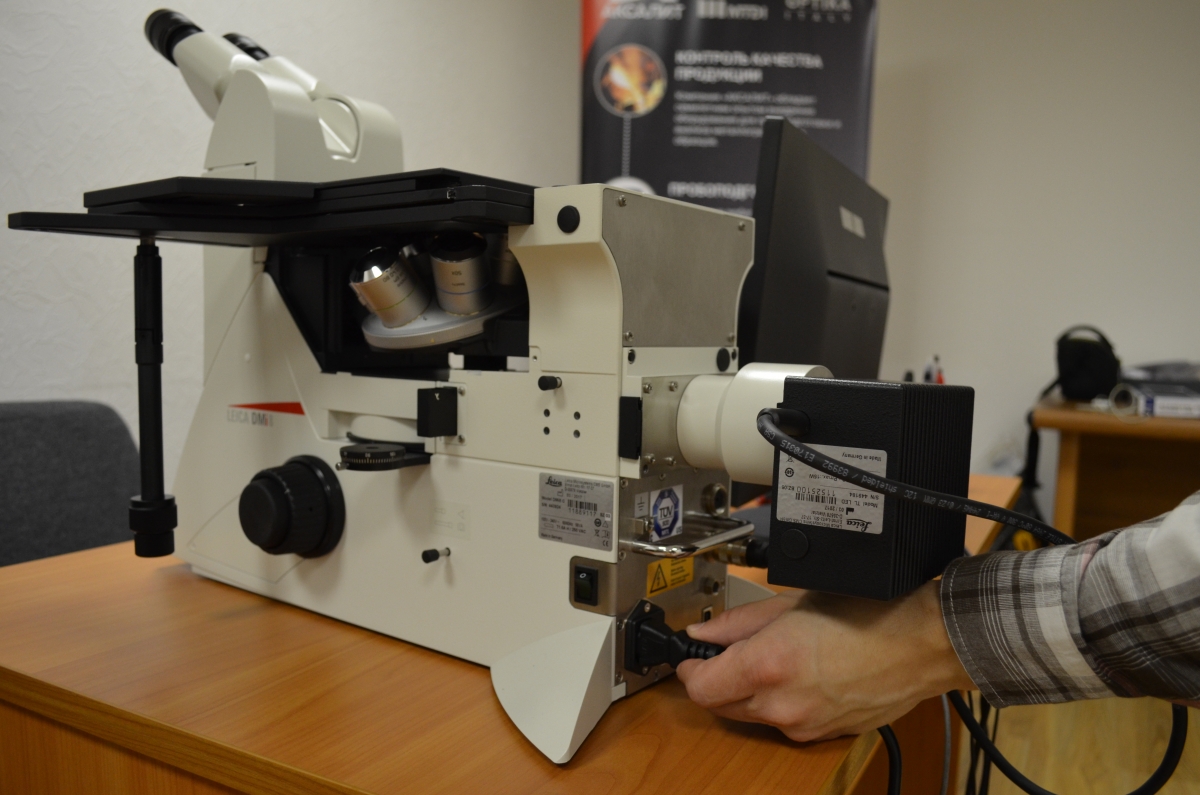

Подключение собранного микроскопа к сети питания

Рисунок 12. Подключение собранного микроскопа к сети питания.

Финальной стадией подготовки аппарата станет регулировка освещения. Убедитесь, что лампа в световом домике горит. Если света нет, то аккуратно снимите ламповый домик и проверьте работу лампы. При необходимости замените лампу.

Появившийся пучок света, должен отчетливо попадать на образец через предметный столик (Рисунок 13).

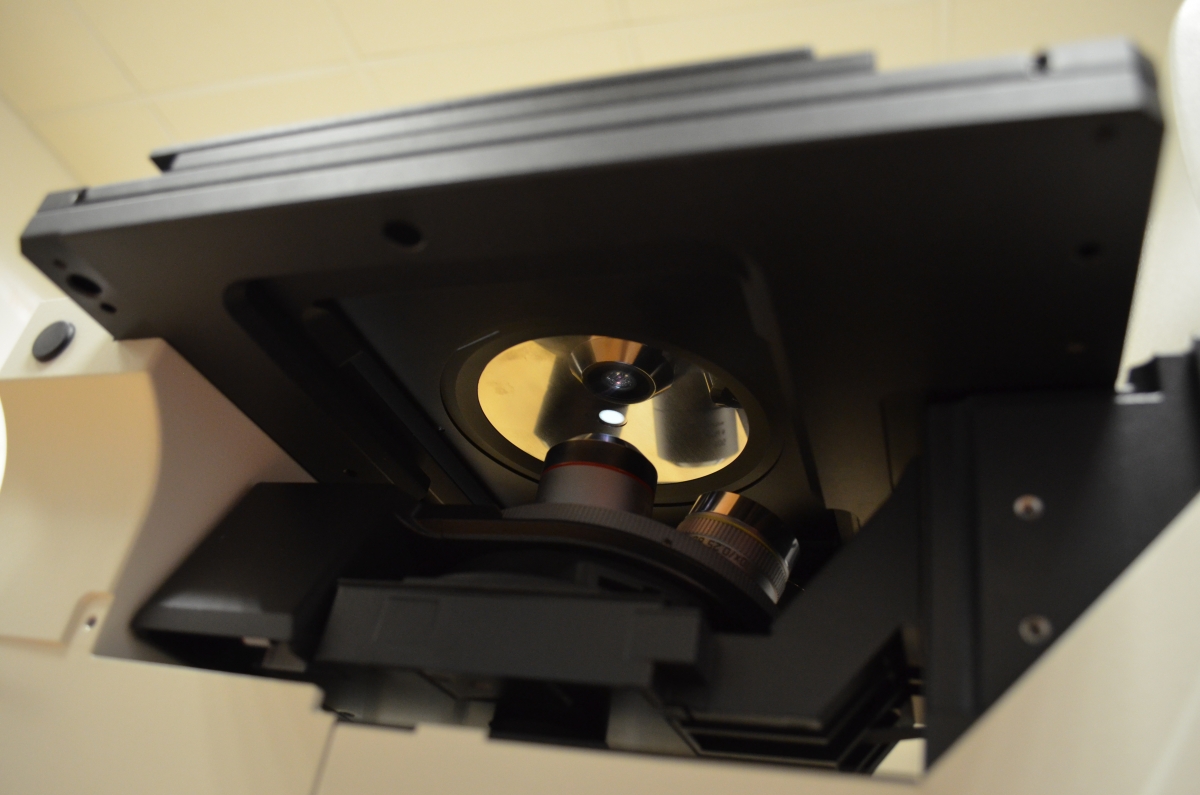

Пучок света

Рисунок 13. Пучок света

При отсутствии света на образце:

Проверьте диафрагмы (апертурную полевую) (Рисунок 14)

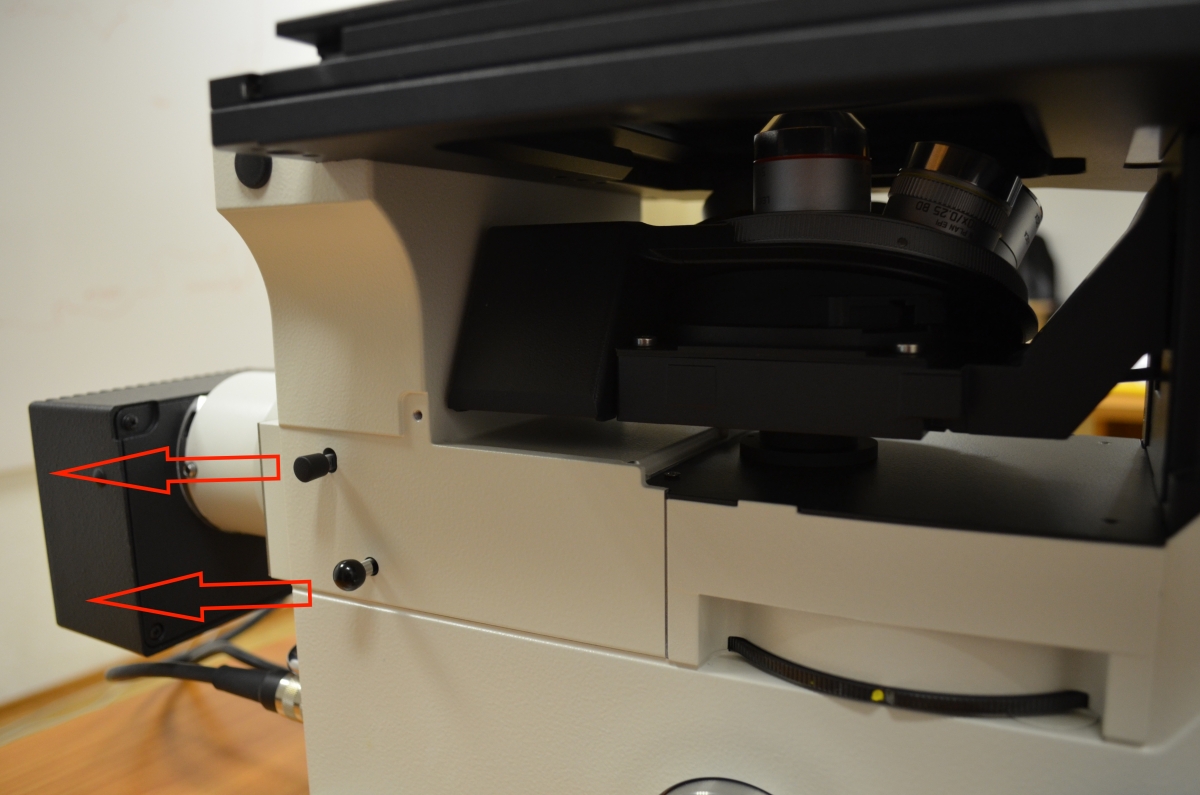

Положение рычагов диафрагм

Рисунок 14. Положение рычагов диафрагм.

Проверьте количество яркости (Рисунок 15)

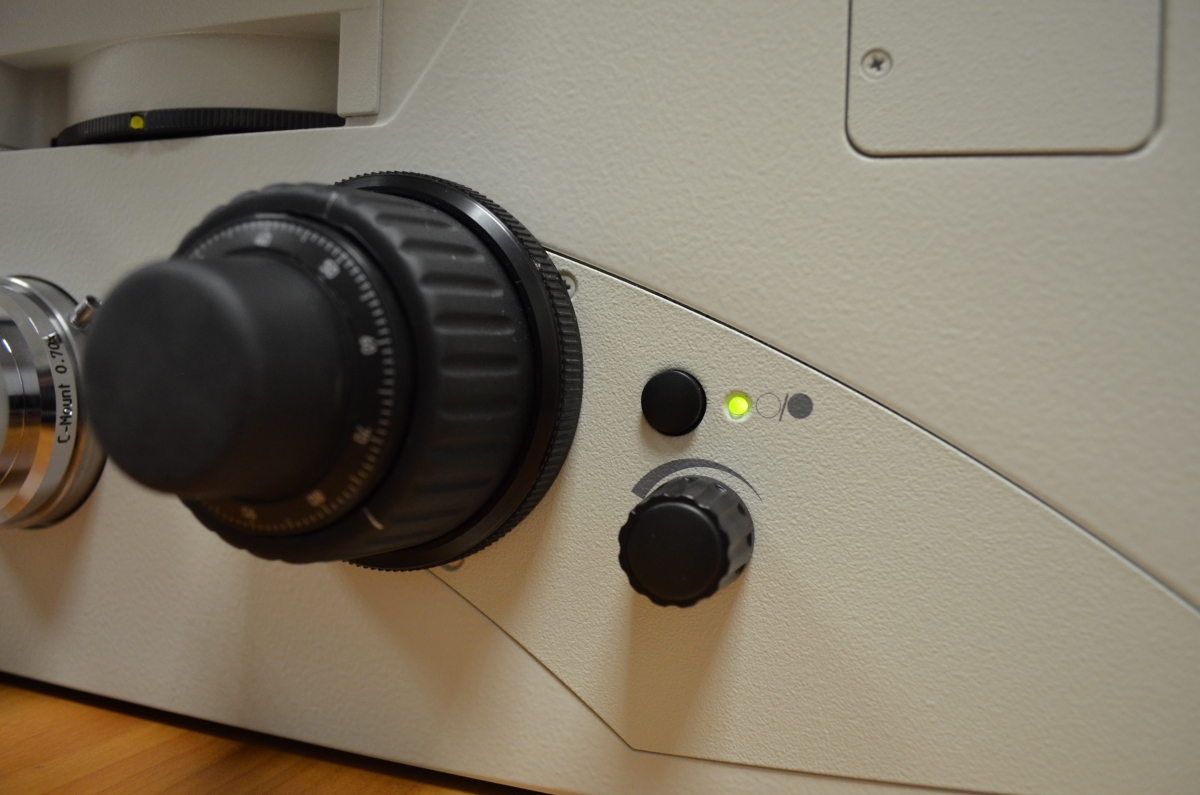

Регулятор яркости

Рисунок 15. Регулятор яркости.

Проверьте включена ли поляризация (Рисунок 16)

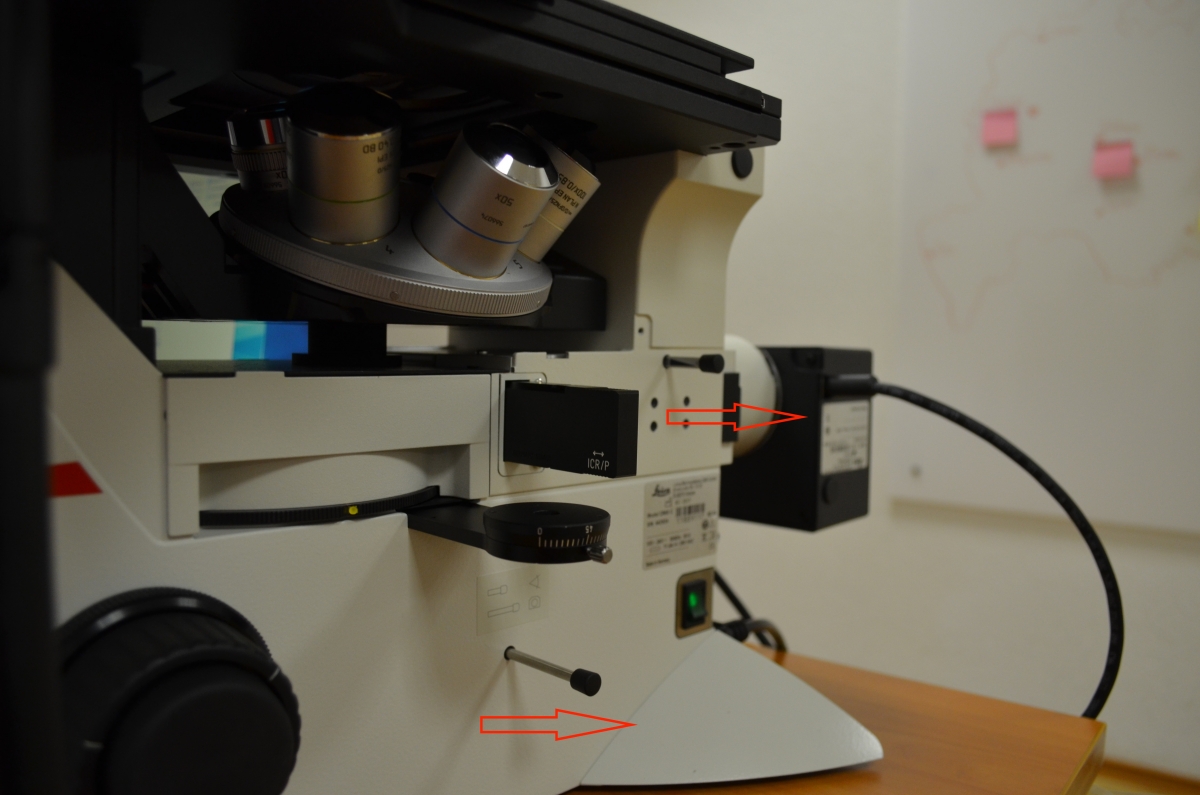

Положение рычагов поляризации

Рисунок 16. Положение рычагов поляризации.

Проверьте не используется ли метод темнопольного освещения.

В бинокулярах Вы увидите четкое изображение изучаемого образца. В случае отсутствия картинки, проверьте положение переходника света на окуляры-камеру.

Приступайте к работе!
